Typ: 3140

Kurzbeschreibung

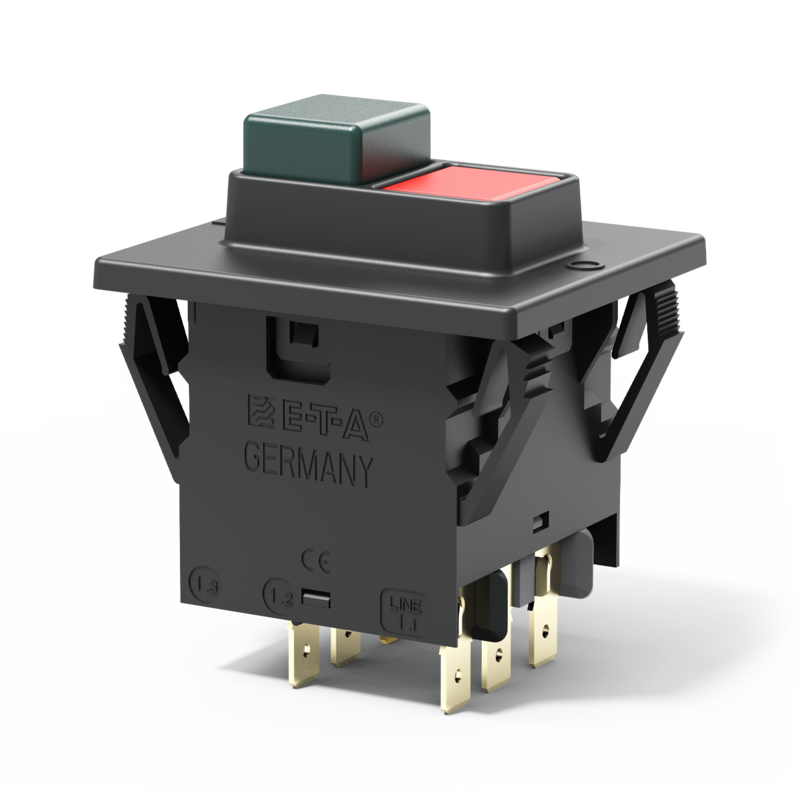

Kombination 3-poliger Schutzschalter/Ein-Aus-Schalter mit Druckknöpfen, Frontmontage. Druckknopffarben grün/rot. Zuverlässiges Schaltverhalten durch unbeeinflussbare Freiauslösung. Mit einem zusätzlichen, integrierten Spritzwasserschutz kann eine Schutzart von IP66 im Betätigungsbereich erreicht werden.



Entspricht der Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TO.

Anbauteile: Unterspannungsauslösung

Techn. Daten

Technische Daten

Nennspannung
  • 3 AC 415 V
Nennstrom von 0,1 A bis 16 A
Polzahl 3-polig
Montage Flansch
Anschlüsse Steckanschlüsse
Schraubanschlüsse
Betätigung Druckknopf
Hilfskontakte mit Hilfskontakten
ohne Hilfskontakte
Spritzwasserschutz mit Spritzwasserschutz
ohne Spritzwasserschutz
Beleuchtung ohne Beleuchtung
Lebensdauer 0,1...14 A 10 000 Schaltspiele mit 1 x IN, induktiv

15...16 A 10 000 Schaltspiele mit 1 x IN, induktionsarm
Schaltvermögen Icn 0,1...2 A: 10 x IN

2,5...16 A: 150 A
Zulassungen VDE, CCC, UL

Zubehör

Zubehör

Bestellnummer Beschreibung
X3120-S Signalkontaktmodul
X3140-U Unterspannungsmodul

Anwendungen

Anwendungen

  • Beleuchtungstechnik
  • Telekommunikation
  • Werkzeuge, Haushalts- und Gartengeräte
