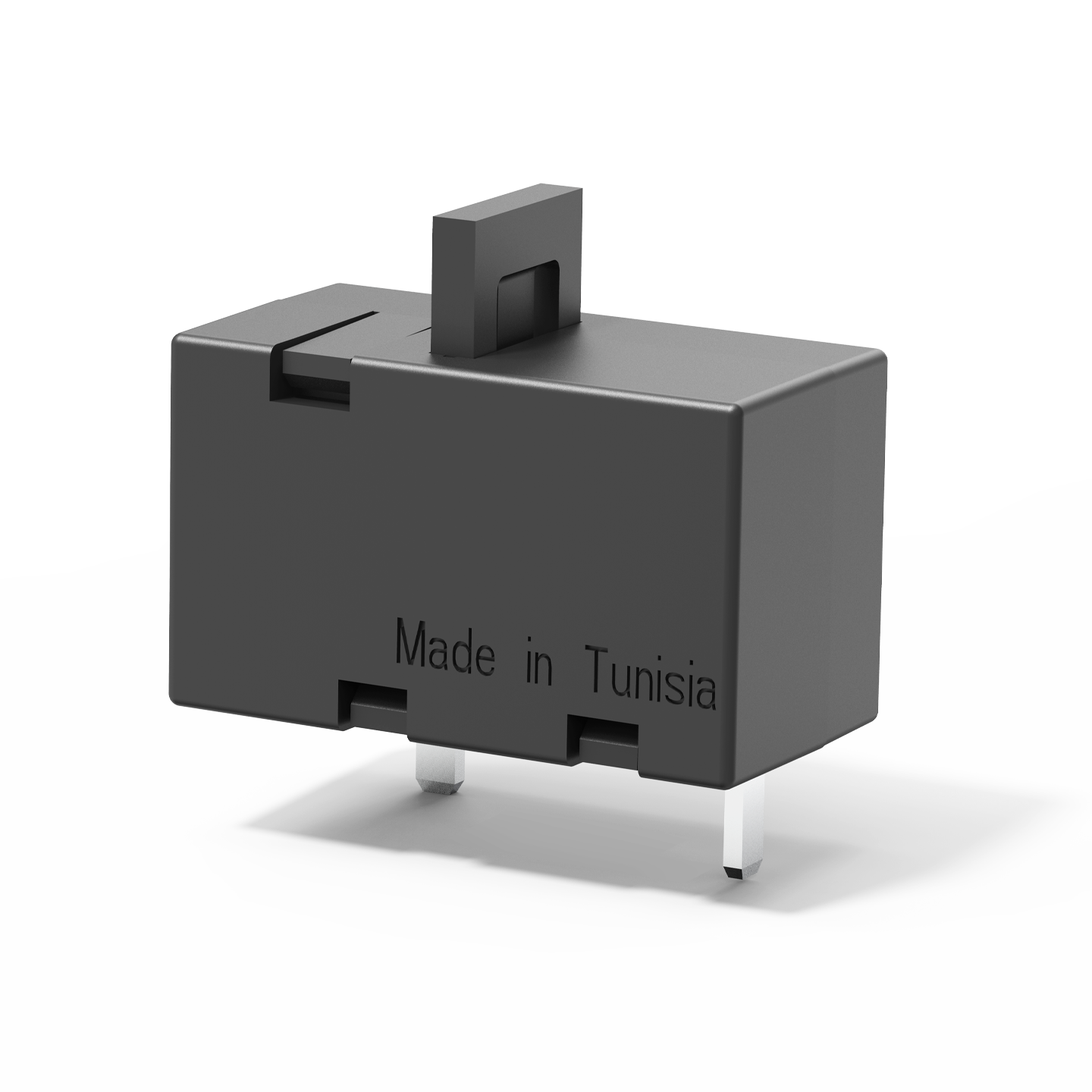

Typ 1410-L1
Kurzbeschreibung
Einpoliger Schutzschalter in Kleinbauweise. Sehr flinke Kennlinie durch spezielles Auslösesystem. Zuverlässiges Schaltverhalten durch Sprungschaltkontakt. Signalisierung des ausgeschalteten Zustands über Hilfsstromkreis möglich. Befestigung auf Leiterplatten oder Einlegebefestigung. Nur geringe Temperaturempfindlichkeit.
Technische Daten
| Nennspannung |
|
|---|---|
| Nennstrom | |
| Polzahl | 1-polig |
| Montage |
Einlegeart Printplatte |
| Anschlüsse | Lötanschlüsse |
| Betätigung | Druckknopf |
| Hilfskontakte | ohne Hilfskontakte |
| Spritzwasserschutz | ohne Spritzwasserschutz |
| Beleuchtung | ohne Beleuchtung |
| Lebensdauer |
AC 240 V: 0,63...2,25 A 500 Abschaltungen mit 2 x IN, induktiv 2,5...10 A 500 Abschaltungen mit 2 x IN, ind.arm DC 50 V: 0,63...2,25 A 500 Abschaltungen mit 2 x IN, induktiv DC 28 V: 2,5...10 A 500 Abschaltungen mit 2 x IN, induktiv |
| Schaltvermögen Icn |
0,63...2 A: 12 x IN 2,5...8 A: 8 x IN AC, max 50 A 10 A: 6 x IN AC 3,15...10 A: 10 x IN DC |
| Zulassungen | VDE, CSA, UL |
Anwendungen
- Beleuchtungstechnik
- Medizintechnik
- Minus DC 48 V
- Telekommunikation & Datencenter
- Werkzeuge, Haushalts- und Gartengeräte
Downloads
- Datenblatt 312.3 KB
- SLP_05122051615100 128.3 KB
- Statement on California Proposition 65 262.6 KB
- RMI - Conflict Minerals Reporting Template (CMRT) 1.7 MB
- RMI - Extended Minerals Reporting Template (EMRT) 1.8 MB
- Statement on per- and polyfluoroalkyl substances (PFAS) 180.1 KB
- Statement on Persistent Organic Pollutants (POPs) 248.4 KB
- REACH 310.1 KB
- TSCA Letter of Confirmation 244.1 KB
- Empfehlungen zum Löten 283.4 KB
Download Broschüre
Nie wieder Sicherungen wechseln!
Thermische Schutzschalter
