X3130
Kaltgerätesteckermodul C14 für Schutzschalter 3130

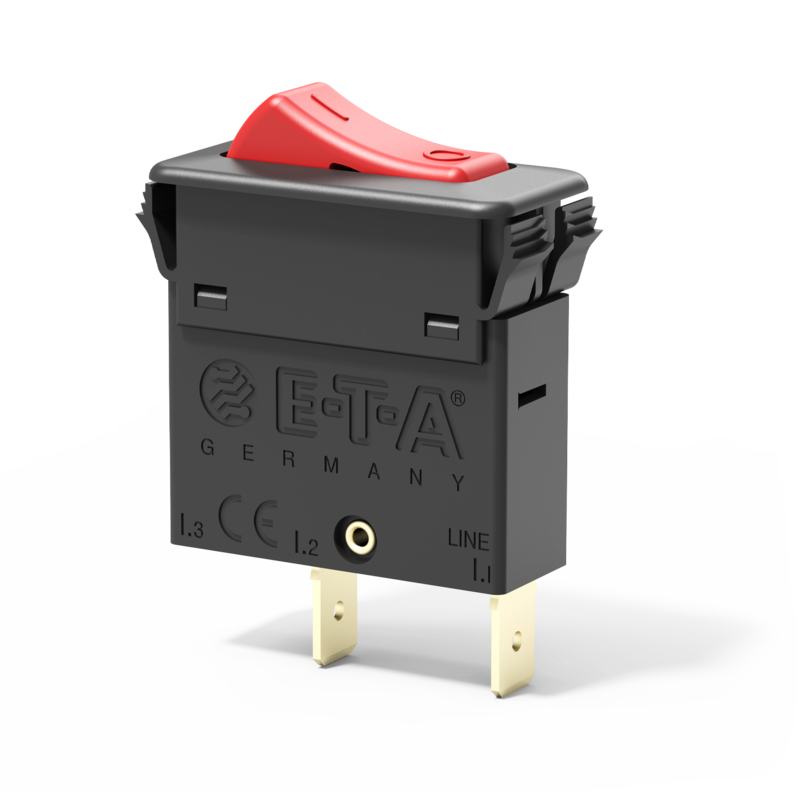

Typ 3130-F
Kurzbeschreibung
~ 51 mm
Ein- bis dreipolige Kombination Schutzschalter/Ein-Aus-Schalter oder Taster mit Schaltwippe, Frontmontage. Schaltwippe kann auf Wunsch beleuchtet und in verschiedenen Farben geliefert werden. Zuverlässiges Schaltverhalten durch unbeeinflussbare Freiauslösung.
Als Sonderversion gibt es eine einpolige Kombination Schutzschalter/ Ein-Aus-Schalter mit Schaltwippe. Das Gerät erfüllt im Betätigungsbereich die Spritzwasserschutzklasse IP40.
Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TO.
Auch erhältlich in Kombination mit C14 - Gerätestecker als platzsparendes Kaltgerätesteckermodul.
Technische Daten
| Nennspannung |
|
|---|---|
| Nennstrom |
von 0,1 A bis 20 A 1-polig von 0,1 A bis 16 A 2- und 3-polig |
| Polzahl |
1-polig 2-polig 3-polig |
| Montage | Flansch |
| Anschlüsse |
Schraubanschlüsse Steckanschlüsse |
| Betätigung | Wippe |
| Hilfskontakte | ohne Hilfskontakte |
| Spritzwasserschutz |
mit Spritzwasserschutz ohne Spritzwasserschutz |
| Beleuchtung |
mit Beleuchtung ohne Beleuchtung |
| Lebensdauer |
30 000 Schaltspiele mit IN, induktiv, 1- u. 3-polig 50 000 Schaltspiele mit IN, induktiv, 2-polig |
| Schaltvermögen Icn |
0,1...2 A: 10 x IN 2,5...20 A: 150 A 1-polig 2,5...16 A: 250 A 2-polig 2,5...12 A: 150 A 3-polig 14...16 A: 130 A 3-polig |
| Zulassungen | VDE, UL, CSA |
Zubehör
| Bestellnummer | Beschreibung | |
|---|---|---|
| X22125801 |
Spritzwasserschutz für 3-polige Ausführung |
|
| X222420... |
Schaltwippe mit verschiedenen Symbolen |
Anwendungen
- Beleuchtungstechnik
- Boote & Fahrzeuge
- Medizintechnik
- Minus DC 48 V
- Telekommunikation & Datencenter
- Werkzeuge, Haushalts- und Gartengeräte
