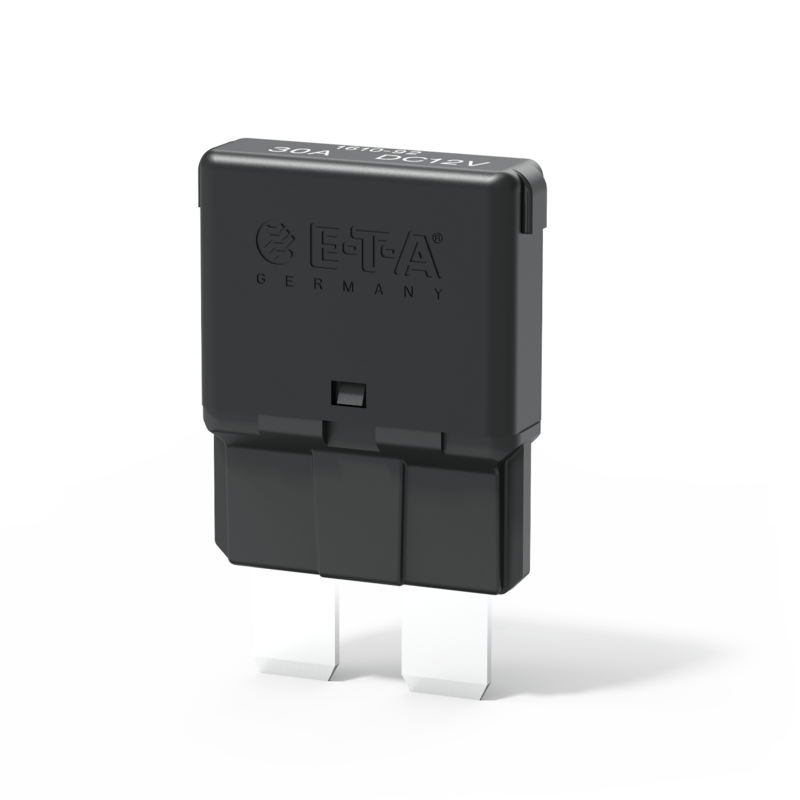

Einpoliger, thermischer Sicherungsautomat in Mini-Bauform, speziell für den Kfz-Bereich
Typ 1610-92
~ 30 mm
Kurzbeschreibung
Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform und wahlweise mit farbigem Handauslöser oder farbiger Gehäusekappe. Für 12 V auch mit automatischer Rückstellung möglich. Im Anschlussbereich austauschbar mit Flachsicherungseinsätzen gemäß DIN 72581 Teil 3. Normale Kennlinie nach ISO 10924.
Geräteversion 1616 speziell für den Kfz-Bereich erhältlich (Nennströme entsprechen denen der Flachsicherungsreihe). Flinke Kennlinie nach ISO 10924 zum direkten Austausch der KFZ Sicherungen.
Technische Daten
| Nennspannung |
|
|---|---|
| Nennstrom |
von 5A bis 30A |
| Polzahl | 1-polig |
| Montage | Stecksockel |
| Anschlüsse | Steckanschlüsse |
| Betätigung | ohne Betätigung |
| Hilfskontakte | ohne Hilfskontakte |
| Spritzwasserschutz | ohne Spritzwasserschutz |
| Beleuchtung | ohne Beleuchtung |
| Lebensdauer | 300 Abschaltungen mit <= 50 A |
| Schaltvermögen Icn |
>= 3 Abschaltungen mit 150 A oder >=1 Abschaltung mit 2000 A |
| Zulassungen | UL 1500 |
Zubehör
| Bestellnummer | Beschreibung | |
|---|---|---|
| 12-P10/-J20/-A10 |
Stecksockel |
|
| X21058801-04 |
Verbindungsketten -P10 01 = 1,5 mm2 braun
02 = 2,5 mm2 schwarz
03 = 2,5 mm2 rot
04 = 2,5 mm2 blau |
|
| X21115701/02 |
Verbindungsschienen für Stecksockel
01 = mit Anschlussklemme
02 = ohne Anschlussklemme |
Anwendungen
- Beleuchtungstechnik
- Boote & Fahrzeuge
- Kraftfahrzeuge
- Nutzfahrzeuge
