Typ: 1610-21

Kurzbeschreibung

~ 35 mm

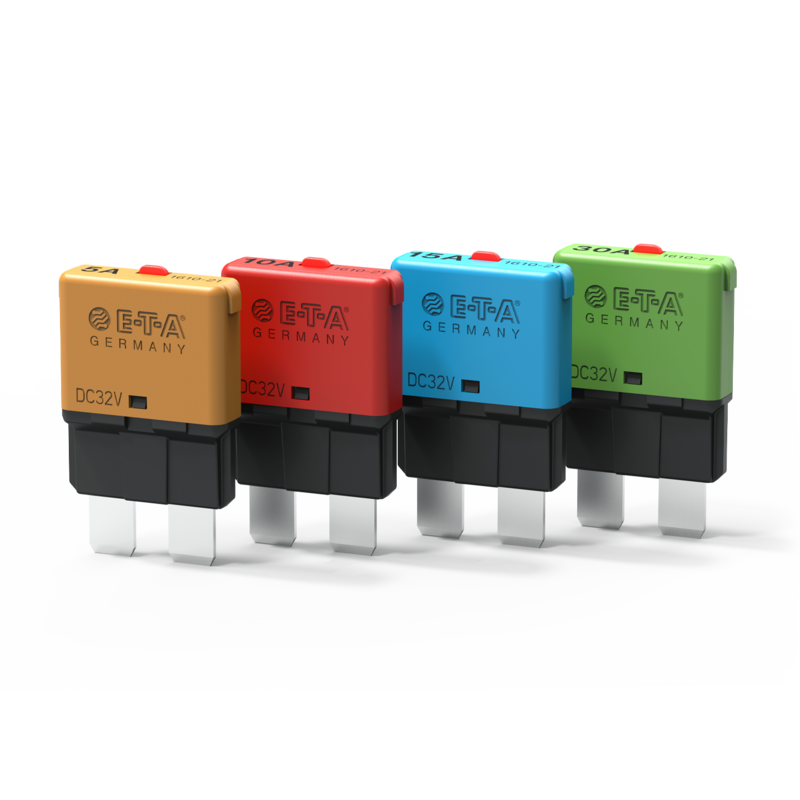

Typ 1610-21 von E-T-A: Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform.

Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform und wahlweise mit farbigem Handauslöser oder farbiger Gehäusekappe. Im Anschlussbereich austauschbar mit Flachsicherungseinsätzen gemäß DIN 72581 Teil 3. Normale Kennlinie nach ISO 10924.

Geräteversion 1616 speziell für den Kfz-Bereich erhältlich (Nennströme entsprechen denen der Flachsicherungsreihe). Flinke Kennlinie nach ISO 10924 zum direkten Austausch der KFZ Sicherungen.

Technische Daten

Nennspannung
  • DC 32 V
Nennstrom von 5 A bis 30A
Polzahl 1-polig
Montage Stecksockel
Anschlüsse Steckanschlüsse
Betätigung Druckknopf
Hilfskontakte ohne Hilfskontakte
Spritzwasserschutz ohne Spritzwasserschutz
Beleuchtung ohne Beleuchtung
Lebensdauer 300 Abschaltungen mit <= 50 A
Schaltvermögen Icn >= 3 Abschaltungen mit 150 A oder

>= 1 Abschaltung mit 2000 A
Zulassungen UL 1500

Zubehör

Bestellnummer Beschreibung
12-P10/-J20/-A10 Stecksockel
X 210 588 01-04 Verbindungsketten -P10
01 = 1,5 mm2 braun
02 = 2,5 mm2 schwarz
03 = 2,5 mm2 rot
04 = 2,5 mm2 blau
X 211 157 01/02 Verbindungsschienen für Stecksockel
01 = mit Anschlussklemme
02 = ohne Anschlussklemme

Anwendungen

  • Beleuchtungstechnik
  • Boote & Fahrzeuge
  • Kraftfahrzeuge
  • Nutzfahrzeuge
