Typ 3120-N
Kurzbeschreibung

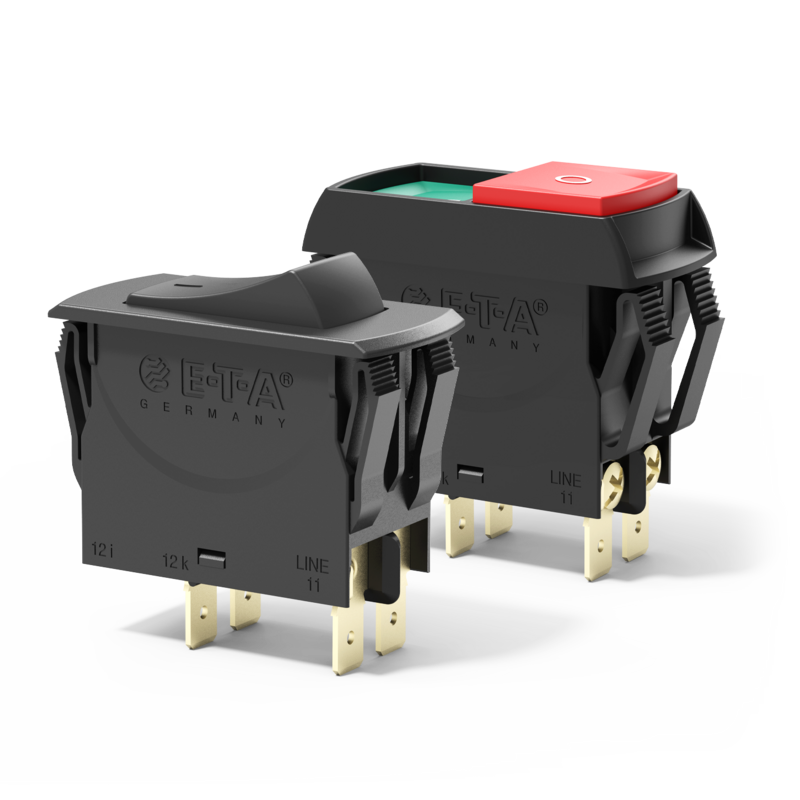

Der thermische Kombi-Schutzschalter Typ 3120-N...-....T1-... vereint Überstromschutz und die Funktion eines Ein-Ausschalters in einer Komponente. Auslöseelement ist ein Thermobimetall. Typ 3120-N...-....T1-... ist daher ideal geeignet für den Überlastschutz von Motoren, Pumpen, Transformatoren und Leitungen. Nach einer Auslösung ist er sicher, einfach und schnell wiedereinschaltbar. Die positive Freiauslösung sorgt selbst bei blockiertem Betätigungselement für eine sichere Trennung des Stromkreises.
Auch erhältlich mit thermisch-magnetischer Auslösung (Typ 3120-N...-...M1-...), als Schalter (nach IEC/EN 61058) oder in Kombination mit C14/C20-Gerätestecker (Kaltgerätesteckermodul).
Ihr Nutzen:
- Maximale Geräteverfügbarkeit durch optimal auf den Verbraucher abgestimmten Überlastschutz (Vermeidung unnötiger Frühauslösungen) und schnelles Wiedereinschalten

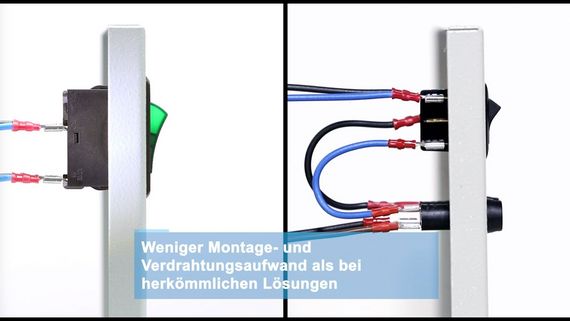

- Reduzierter Montage- und Verkabelungsaufwand
- Geringerer Platzbedarf
- Verringerte Dispositions- und Lagerkosten
- Erhöhte Gesamtzuverlässigkeit
Technische Daten
Nennspannung |
|
---|---|
Nennstrom |
0,1…20 A (bis 30 A auf Anfrage, nur 1-polig) |
Polzahl |
1-polig 2-polig |
Montage | Flansch |
Anschlüsse |
Schraubanschlüsse Steckanschlüsse |
Betätigung |

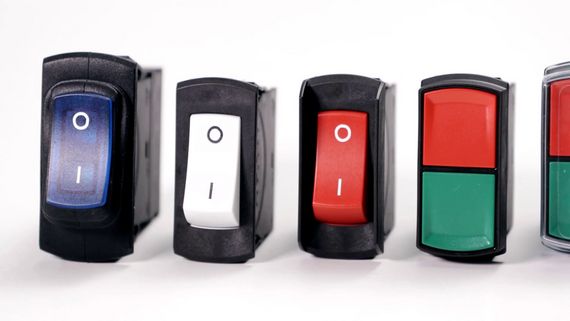

Druckknopf Wippe |
Spritzwasserschutz |
mit Spritzwasserschutz ohne Spritzwasserschutz |
Beleuchtung |
mit Beleuchtung ohne Beleuchtung |
Lebensdauer |
1-polig AC 240 V: 0,1...20 A 30 000 Schaltspiele mit 1 x IN, induktiv DC 50 V: 0,1...4 A 30 000 Schaltspiele mit 1 x IN, induktiv 4,5...16 A 30 000 Schaltspiele mit 1 x IN, ind.arm DC 28 V: 0,1...20 A 30 000 Schaltspiele mit 1 x IN, induktiv 2-polig AC 240 V: 0,1...16 A 50 000 Schaltspiele mit 1 x IN, induktiv 17...20 A 30 000 Schaltspiele mit 1 x IN, induktiv DC 50 V: 0,1...16 A 50 000 Schaltspiele mit 1 x IN, induktiv 17...20 A 10 000 Schaltspiele mit 1 x IN, induktiv |
Schaltvermögen Icn |
(IEC/EN 60934) 1, 2-polig: IN 0,1 ... 2 A, UN AC 240 V / DC 50 V, Icn 10 x IN 1-polig: IN 2,5 ... 10 A, UN DC 50 V, Icn 50 A 1-polig: IN 2,5 ... 20 A, UN AC 240 V / DC 28 V, Icn 200 A 2-polig: IN 2,5 ... 20 A, UN DC 50 V, Icn 250 A 2-polig: IN 2,5 ... 20 A, UN AC 240 V / DC 28 V, Icn 300 A |
Zulassungen | VDE, UL, CSA, CCC, KC |
Zubehör
Bestellnummer | Beschreibung | |
---|---|---|
Y30386201 |
Adapter für zusätzlichen netzseitigen Anschluss |
![]() |
Y30427501 |
Schutzkappe für den Anschlussbereich (IP 20) |
![]() |
Y30367501/02 |
Klemmrahmen für 3120-N3, verbessert den Sitz in weichen Materialien bzw. nicht genau definiertem Kantenzustand |
![]() |
Y30367601 |
Klemmrahmen für 3120-N5, verbessert den Sitz in weichen Materialien bzw. nicht genau definiertem Kantenzustand |
![]() |
Y31214001 |
Verbindungsadapter, für einfache Kabelvorkonfektionierung |
![]() |
Anwendungen
- Apparate- und Automatenbau
- Medizintechnik
- Werkzeuge, Haushalts- und Gartengeräte
Downloads
- Datenblatt Schutzschalter 3.3 MB
- Datenblatt Schalter 1.8 MB
- 3120-N32A-P7T1.zip 676.0 KB
- 3120-N32A-PTT1.zip 1.2 MB
- 3120-N32D-P7T1.zip 804.3 KB
- 3120-N32D-PTT1.zip 1.3 MB
- 3120-N32E-P7T1.zip 900.8 KB
- 3120-N32E-PTT1.zip 1.4 MB
- 3120-N32F-P7T1.zip 806.9 KB
- 3120-N32F-PTT1.zip 1.3 MB
- 3120-N32G-P7T1.zip 669.8 KB
- 3120-N32G-PTT1.zip 1.2 MB
- 3120-N32V-P7T1.zip 903.7 KB
- 3120-N32V-PTT1.zip 1.4 MB
- 3120-N52A-P7T1.zip 691.7 KB
- 3120-N52A-PTT1.zip 1.2 MB
- 3120-N52D-P7T1.zip 747.4 KB
- 3120-N52D-PTT1.zip 1.3 MB
- 3120-N52E-P7T1.zip 781.2 KB
- 3120-N52E-PTT1.zip 1.4 MB
- 3120-N52F-P7T1.zip 749.9 KB
- 3120-N52F-PTT1.zip 1.3 MB
- 3120-N52G-P7T1.zip 659.1 KB
- 3120-N52G-PTT1.zip 1.2 MB
- 3120-N52V-P7T1.zip 781.4 KB
- 3120-N52V-PTT1.zip 1.4 MB
- 3120-N321-P7T1.zip 621.2 KB
- 3120-N321-PTT1.zip 1.1 MB
- 3120-N323-P7T1.zip 685.6 KB
- 3120-N323-PTT1.zip 1.2 MB
- 3120-N324-P7T1.zip 1.8 MB
- 3120-N324-PTT1.zip 2.4 MB
- 3120-N521-P7T1.zip 640.5 KB
- 3120-N521-PTT1.zip 903.9 KB
- 3120-N523-P7T1.zip 687.8 KB
- 3120-N523-PTT1.zip 1.2 MB
- 3120-N524-P7T1.zip 1.4 MB
- 3120-N524-PTT1.zip 1.9 MB
- Kombi-Schutzschalter 3120-N – Neue Generation 3.5 MB
- Kombi-Schutzschalter Typ 3120-N – mit innovativer Faltenbalg-Abdichtung (IP65) 8.3 MB
- Schutzschalter Typ 3120-N mit Push-in Anschlüssen – Verdrahtungskosten reduzieren 701.2 KB
- Kombi-Schutzschalter Typ 3120-N – Neuer Verbindungsadapter optimiert Verdrahtung 504.6 KB
- Kaltgerätesteckermodul X3120 mit Netzfilter – Kosten senken durch Reduzierung von Bauteilen 481.9 KB
