1610-21

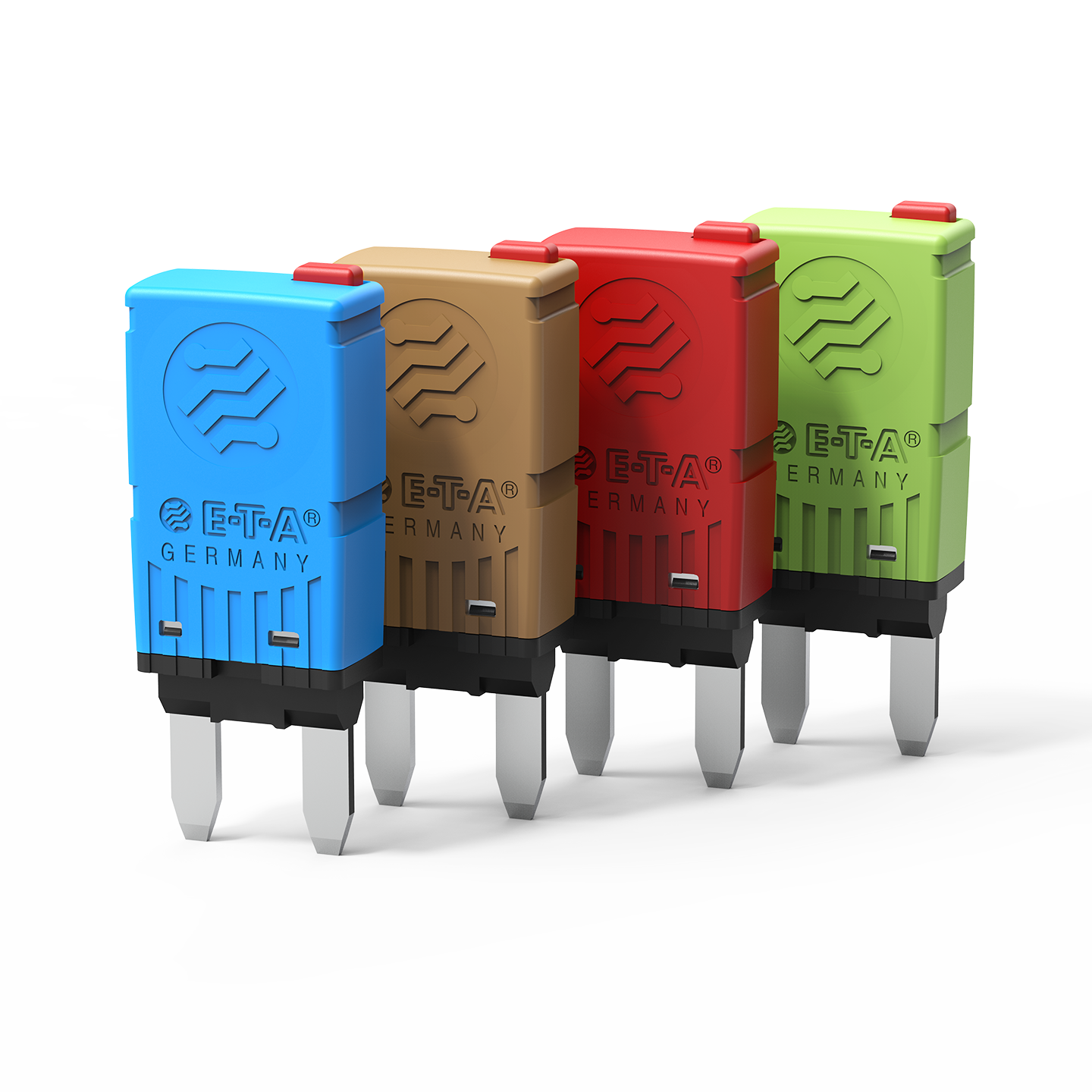

Thermischer Kfz-Sicherungsautomat,
austauschbar mit KFZ-Flachsicherungseinsätzen
Typ 1626
~ 41 mm
Kurzbeschreibung

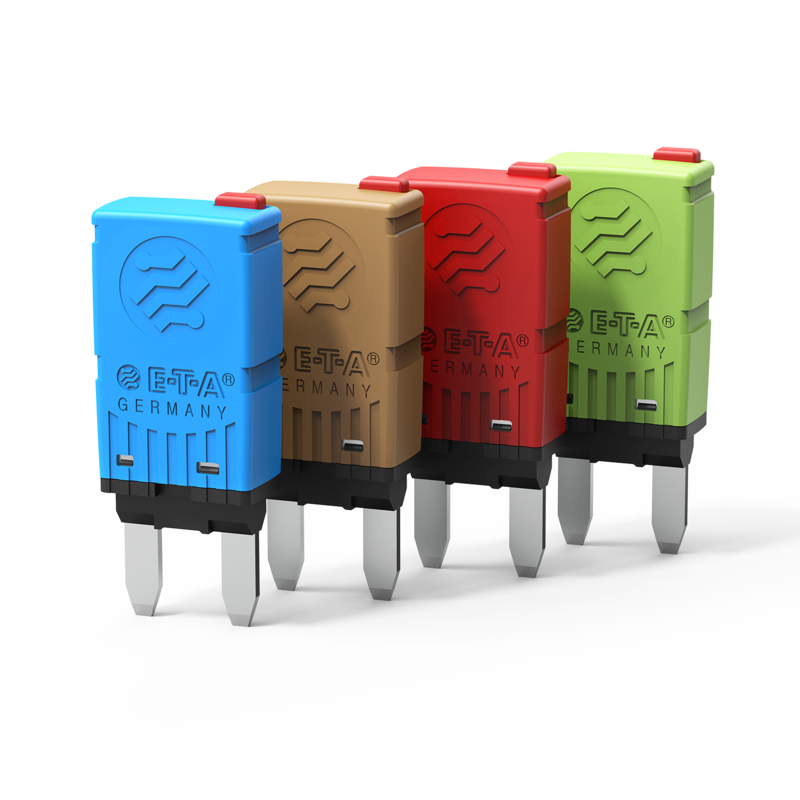

Einpoliger, thermischer Sicherungsautomat in Mini-Bauform, der speziell für den Kfz-Bereich geeignet ist. Der reversible Sicherungsautomat passt in Sicherungshalter, welche für Flachsicherungseinsätze nach ISO 8820-3, Typ F konzipiert sind.
Auch mit automatischer Rückstellung (nur für DC 12 V) und mit Offenhaltung möglich. Hier wird gewährleistet, dass der Kontakt offen bleibt und dadurch eine automatische Rückstellung verhindert wird. Der Schutzschalter stellt sich nach Abschaltung der Versorgungsspannung selbst zurück. Besonders geeignet für den Einbau in schwer zugänglichen Bereichen.
Die verfügbaren Nennströme entsprechen denen der Flachsicherungsreihe. Eine klare Kennzeichnung des Nennstroms wird durch eine Farbcodierung erreicht. Sicherung und Sicherungsautomat gleicher Farbe besitzen somit auch den gleichen Nennstrom.
Erfüllen die Kriterien von SAE-J553.
Flinke Kennlinie nach ISO 10924 zum direkten Austausch der KFZ Sicherungen.
Technische Daten
| Nennspannung |
|
|---|---|
| Nennstrom |
von 5A bis 30A |
| Polzahl | 1-polig |
| Montage | Stecksockel |
| Anschlüsse | Steckanschlüsse |
| Betätigung |
Druckknopf Handauslöser |
| Lebensdauer | 300 Schaltungen bei 2 x IN |
| Schaltvermögen Icn |
≥ 3 Abschaltungen mit 150 A oder ≥ 1 Abschaltung mit 2000 A |
Anwendungen
- Boote & Fahrzeuge
- Kraftfahrzeuge
- Nutzfahrzeuge
