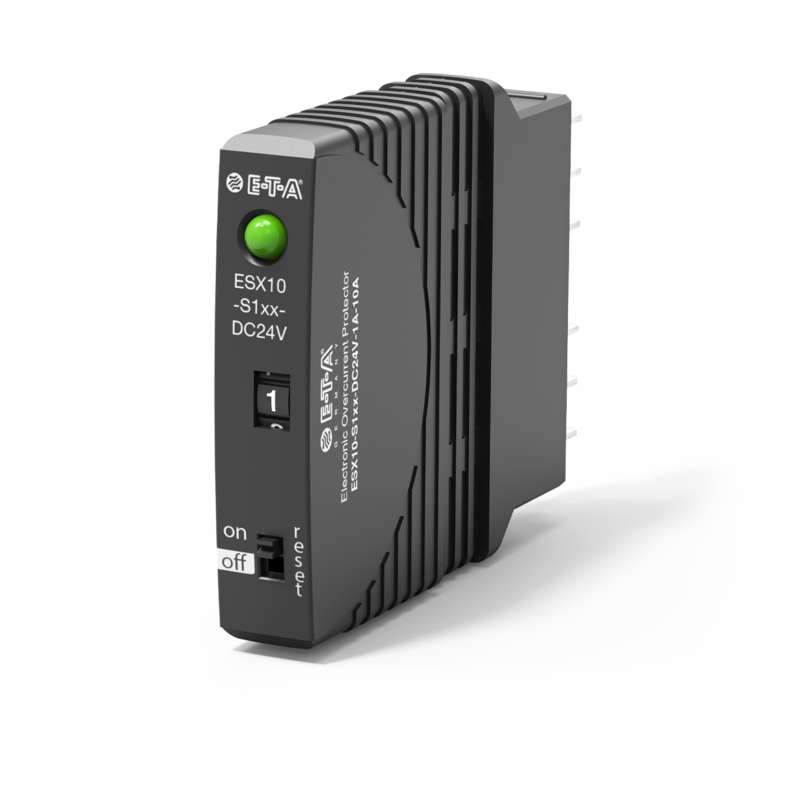

Typ ESX10-S
60 mm
Kurzbeschreibung
Das Gerät ESX10-Sxxx erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 24 V Anwendungen. Es sichert bei einer Baubreite von nur 12,5 mm alle DC 24 V Lastkreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung typisch ab 1,2 x IN erreicht. Der ESX10-S ist steckbar und bietet dadurch eine schnelle und flexible Montage für Gerätegruppen mit mehreren Stromkreisen auf den Stromverteilern Modul 17plus und SVSxx.
Technische Daten
| Betriebsspannung |
DC 24 V |
|---|---|
| Nennspannung |
|
| Nennstrom |
1 A 2 A 3 A 4 A 5 A 6 A 7 A 8 A 9 A 10 A |
| Polzahl | 1-polig |
| Lastkreisabtrennung |
bei Kurzschluss: typ. 100 ms bei Überlast: typ. 5 s |
| Strombegrenzung | durch Schaltnetzteil gewährleistet |
| Signalausgang | Meldeausgang F, Statusausgang SF |
| Anzeigen | 1 LED grün/orange/rot: Betriebszustand |
| Temperaturbereich |
0...+50 °C |
| Anschlüsse | Flachsteckanschlüsse 6,3 mm |
| Zulassungen | UL 2367 DC 24 V 1...10 A UL 508 DC 24 V 1...10 A |
Anwendungen
- Automation
- Automobilproduktion
- Chemie, Öl & Gas
- Kraftwerkstechnik DC 24 V
- Maschinenbau
- Pharma & Food
Downloads
- Data sheet 260.7 KB
