ESX10

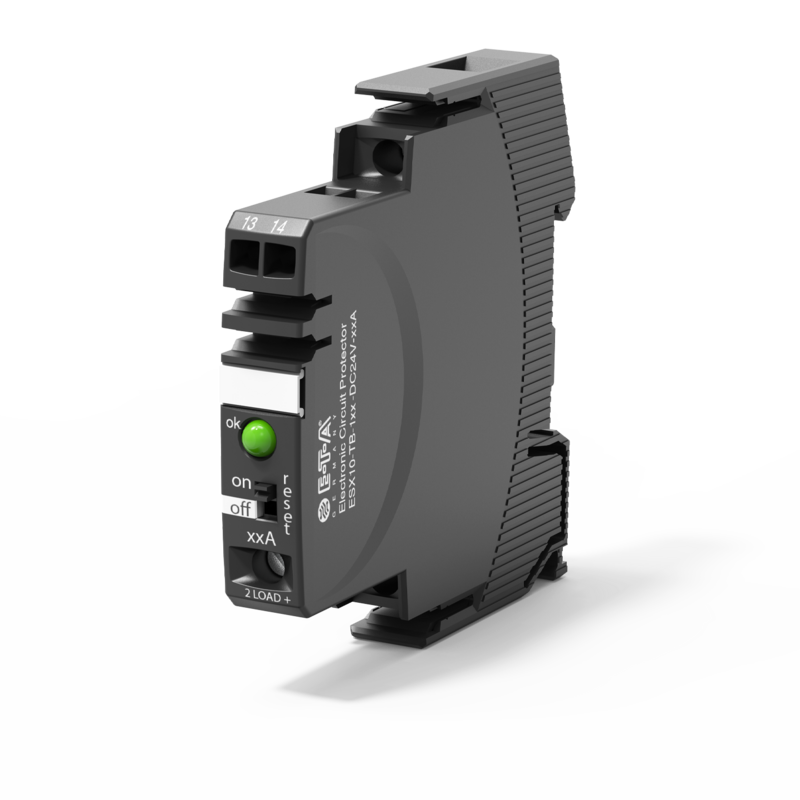

Elektronischer Sicherungsautomat, ESX10, DC 24 V, steckbar, feste Stromstärke, Kanalzahl 1
Typ: ESX10-TB-DC24V-16A
Kurzbeschreibung
Das Gerät ESX10-TB-101-DC24V-16A erweitert die Produktgruppe »ESX10-T.-DC24V« und bietet erstmalig ein durchgängiges Produktportfolio mit Nennströmen von 0,5 A bis 16 A.
Er sichert bei einer Baubreite von nur 12,5 mm alle DC 24 V Lastkreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung ab typisch 1,15 x IN erreicht. Der ESX10-T ist direkt auf die Hutschiene aufschnappbar und bietet dadurch eine schnelle und flexible Montage für Gerätegruppen mit mehreren Stromkreisen.
Technische Daten
| Betriebsspannung |
DC 24 V |
|---|---|
| Nennspannung |
|
| Nennstrom |
16 A |
| Polzahl | 1-polig |
| Lastkreisabtrennung |
mit galvanischer Trennung Abschaltzeiten: bei Kurzschluss: typ. 100 ms...3 s bei Überlast: typ. 3 s |
| Strombegrenzung | typ. 1,25 x IN |
| Anzeigen | 1 LED grün/orange/rot: Betriebszustand |
| Temperaturbereich |
-25...+60 °C |
| Anschlüsse | Schraubklemmen |
| Zulassungen | CE-Zeichen UL 2367, File # E306740 Solid State Overcurrent Protectors |
Anwendungen
- Automation
- Automobilproduktion
- Chemie, Öl & Gas
- Kraftwerkstechnik DC 24 V
- Maschinenbau
- Pharma & Food
