DC 24 V-System Lastberechnungsprogramm

Einfache Berechnung eines DC 24 V-Systems

Die Geräte- und Leitungsabsicherung in hierarchischen Verbrauchernetzen erfordert eine genaue Abstimmung der eingesetzten Schutzelemente. Dadurch wird sichergestellt, dass sich die Schutzbereiche nicht überlappen oder zu weit auseinander liegen, also eine selektive Absicherung erfolgt.

Auch Überlastschutz im Nennbetrieb und Kurzschlussschutz sind zu betrachten. Wichtige Einflussgrößen sind z.B. die Art des Netzes (Generator/Netzteil/Batterie) und verwendete Verkabelungen.

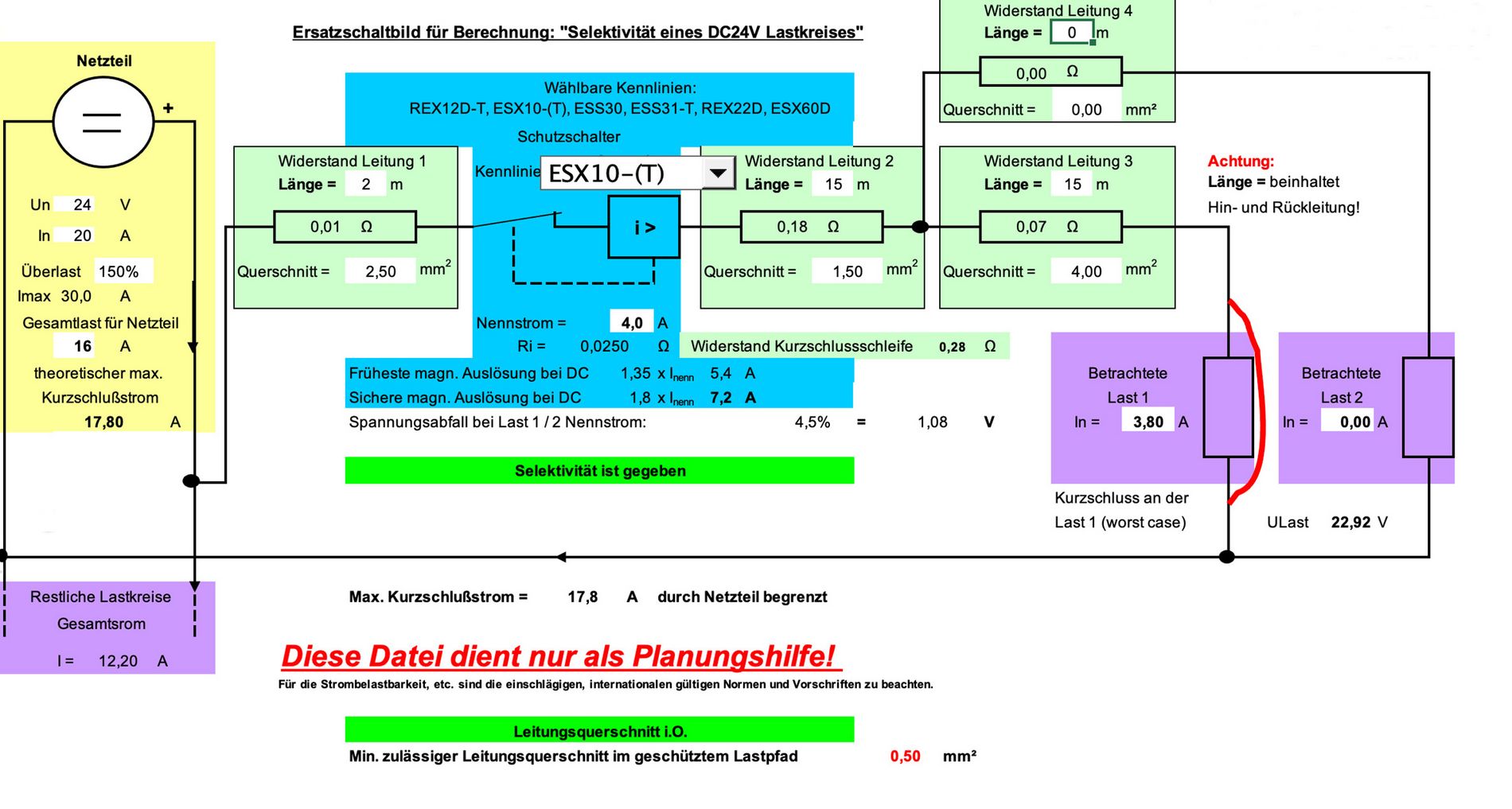

Mit dieser Excel-Tabellenkalkulation können Sie einen einzelner DC 24 V-Stromkreis (mit 2 Lastzweigen) auf seine Auslösebedingungen hin überprüfen.

Download Excel-Planungstool



Hinweise:

  • Das Programm setzt dazu als Worst Case einen Kurzschluss direkt an einer Last voraus
  • Das Berechnungsprogramm dient nur als Planungshilfe. Für die Strombelastbarkeit der Leitungen sind die international gültigen Normen und Vorschriften zu beachten.
