Typ: E-1072-100

Kurzbeschreibung

99 mm

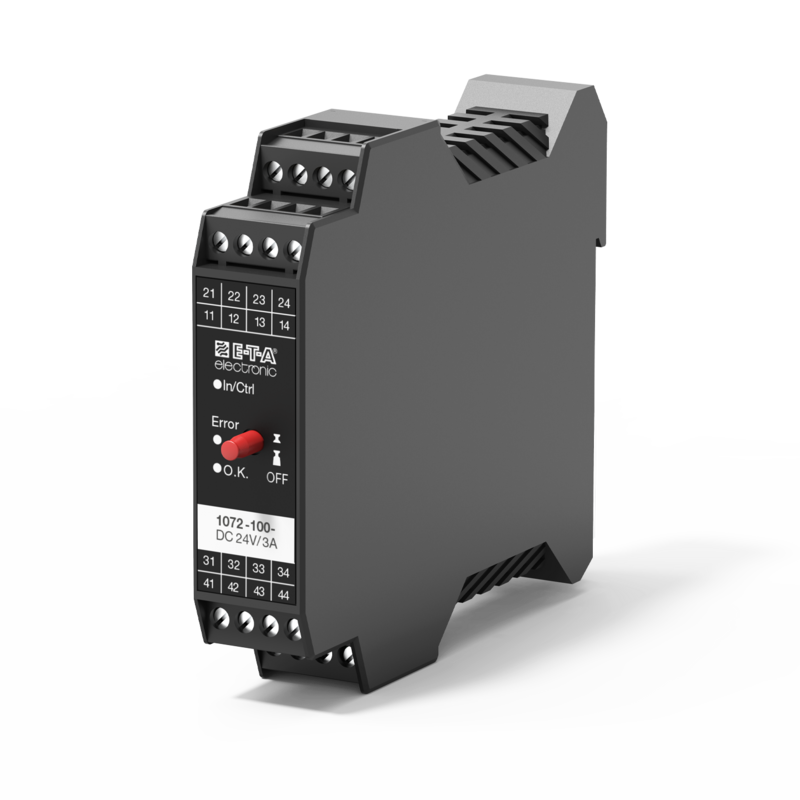

Das E-T-A-Schutzschaltrelais E-1072-100 ist ein zweipoliger elektronischer Schaltverstärker für ohmsche und induktive Lasten (z. B. Magnetventile, Magnetbremsen) sowie Lampenlasten und kapazitive Lasten mit Nennspannung DC 24 V und einem maximalen Nennstrom von 3 A. Der zweipolige elektronische Schaltausgang verhindert den unbeabsichtigten Anlauf oder die Möglichkeit der gefahrbringenden Bewegung einer Maschine, wie sie bei einem Erdschluss in einer Anlage mit erdfreiem Stromversorgungsnetz (»IT-System«) auftreten kann (vgl. Maschinenrichtlinie 89/392/EWG und 93/44/EWG bzw. EN60204 Teil 1 »Elektrische Ausrüstung von Maschinen«, Abs. 9.4.3.1).

Techn. Daten

Technische Daten

Nennspannung des Verbrauchers
  • DC 24 V
Betriebsspannung des Schutzschaltrelais
  • DC 19,2...36 V
Polzahl
  • 2-polig
Galv. Lastkreisabtrennung  nach ca. 200 ms
Signalausgänge Störmeldung Kurzschluss
Signalkontakt (Schließer)
Summenfehlermeldung
Relaiskontakt (Schließer)
Anzeigen Steuerstrom (In/Ctrl)
O. K.
Fehler (Error)
Montage
  • Tragschiene
    nach EN 50 022-35x7,5

Zubehör

Zubehör

Anwendungen

Anwendungen

  • Stahlindustrie
  • Automation
