Typ E-1048-S6xx

60 mm

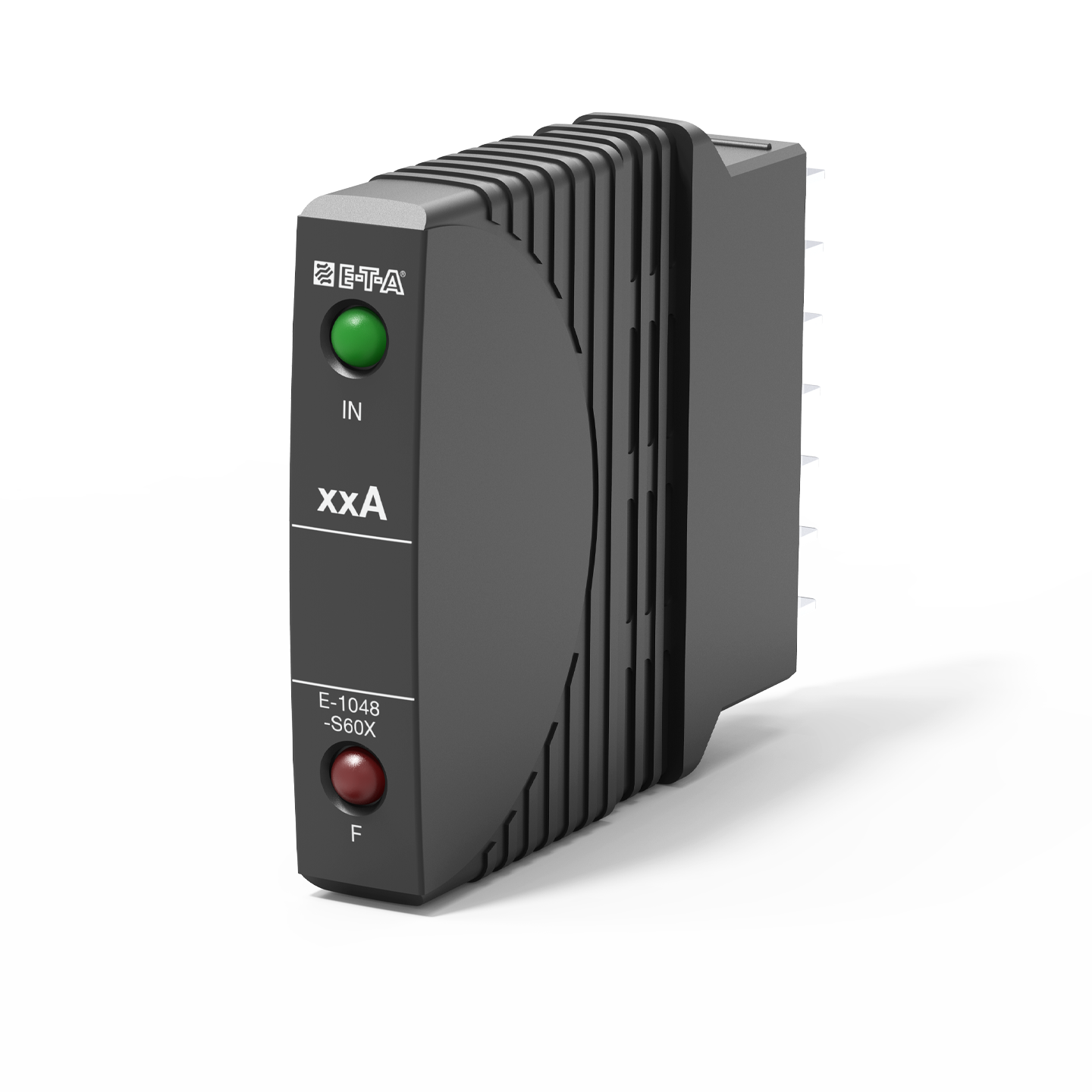

Typ E-1048-S6xx von E-T-A: E-1048-S6xx ist ein optoentkoppelter Transistorschalter mit Schutz- und Meldefunktionen.

Kurzbeschreibung

Das E-T-A-Elektronik-Schutzschaltrelais E-1048-S6xx ist ein optoentkoppelter Transistorschalter mit Schutz- und Meldefunktionen. Es wird überall dort eingesetzt, wo sicheres Schalten und Schützen von ohmschen, induktiven oder Lampenlasten an Gleichspannungsnetzen gefordert wird.

Technische Daten

Nennspannung DC 24 V
Betriebsspannung DC 18...36 V
Polzahl 1-polig
Signalausgänge Fehlermeldung über Optokoppler (Schließer)
Anzeigen Betriebsmeldung
Störmeldung
Montage Tragschiene
nach EN 50 022-35x7,5
bei Verwendung des Sockels 17-P10-Si (Zubehör)

Zubehör

Bestellnummer Beschreibung
17-P10-Si/-20025

Stecksockel

17-P70-Si/-20025

Stecksockel

23-P10-Si

Klemmbrett

63-P10-Si

Klemmbrett

X20040901

Adapter zur nachträglichen Tragschienenmontage

X21058801-04

Verbindungsketten -P10

01 = 1,5 mm2 braun



02 = 2,5 mm2 schwarz



03 = 2,5 mm2 rot



04 = 2,5 mm2 blau

X21115701/02

Verbindungsschienen für Stecksockel



01 = mit Anschlussklemme



02 = ohne Anschlussklemme

Y30382401

Abdeckung für Verbindungsschiene

Y30872901

Klemmfeder

Anwendungen

  • (Stahlindustrie)
  • Automation
  • Maschinenbau
  • Nutzfahrzeuge
