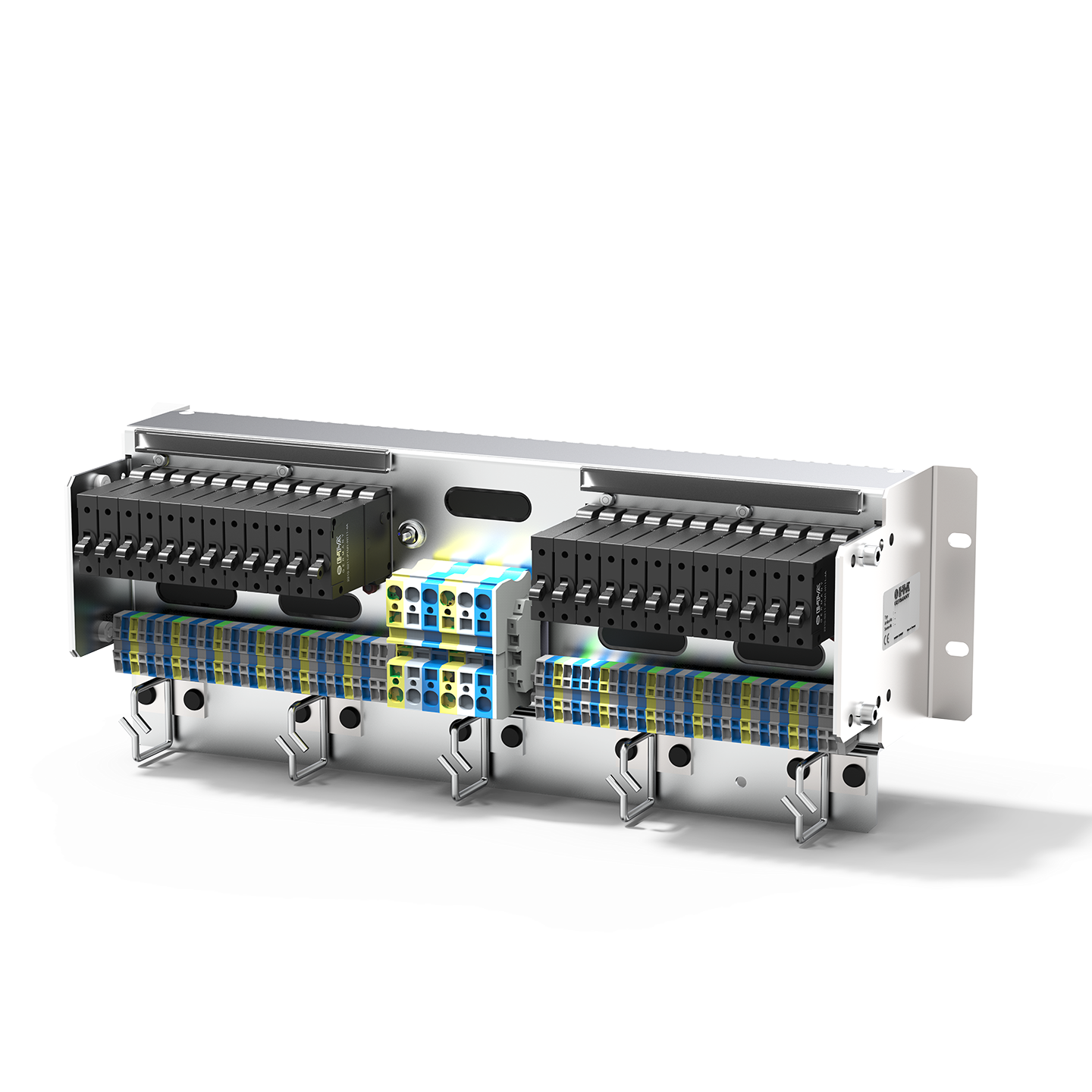

Typ Flexible Power-D-Module AC
19 Zoll (482,6 mm)
Kurzbeschreibung
Das Flexible Power-D-Module System ist ein modulares AC-System, das sich perfekt auf der Schaltschrank-Montageplatte einfügt, aber dank drehbarer Montageflansche zur Installation im 19“ Rack ausgelegt ist.
Bei AC-Applikationen bis 230 V wird die Absicherung von bis zu 24 Lasten ermöglicht. Durch das Steckbare Sockelsystem auf Leiterplatte kann mit dem therm. Magn. Schutzschalter 2210 (1-pol. oder 2-pol.) auch eine modulare Erweiterung nach der Installation einfach vorgenommen werden.
Mit einer Höhe von 3 – 4 HE ermöglicht das Design einen kompletten Zugang von vorne.
Über Konfigurationen im Bestellnummernschlüssel kann zwischen verschiedenen Sammelsignalisierungen, Redundanten Betriebsfunktionen und Zubehör gewählt werden.
Technische Daten
| Montage | Baugruppenträger |
|---|---|
| Schutzschaltertyp | thermisch-magnetisch |
| Abmessungen |
Breite 19 Zoll (482,6 mm) Einbautiefe 152 mm bis 167 mm Höhe 3 HE (133,35 mm) Höhe 4 HE (177,8mm) |
| Max. Nennspannung | AC 230 V (50/60 Hz) |
| Anzahl der Kanäle |
2 x 6 redundant 2-polig geschützt 2 x 12 redundant 1-polig geschützt |
| Für Schutzschalter Typ |
2210 1-polig 2210 2-polig |
| Einspeisung |
nicht redundant redundant |
| Einspeisung max. Nennstrom | 50 A |
| Einspeisung Anschlussform |
10 mm² Federkraftklemmen |
| Lasten max. Nennstrom | 16 |
| Lasten Anschlussform |
2,5 mm² Federkraftklemmen |
| Signalisierung |
Schließer in Reihe geschalten Öffner parallel geschaltet |
| Signalisierung Anschlussform |
2,5 mm² Federkraftklemmen |
| Betriebstemperaturbereich | 0 … +50 °C |
Anwendungen
- Automation
- Chemie, Öl & Gas
- Erneuerbare Energien
- Kraftwerkstechnik DC 24 V
- Pharma & Food
- Telekommunikation & Datencenter
