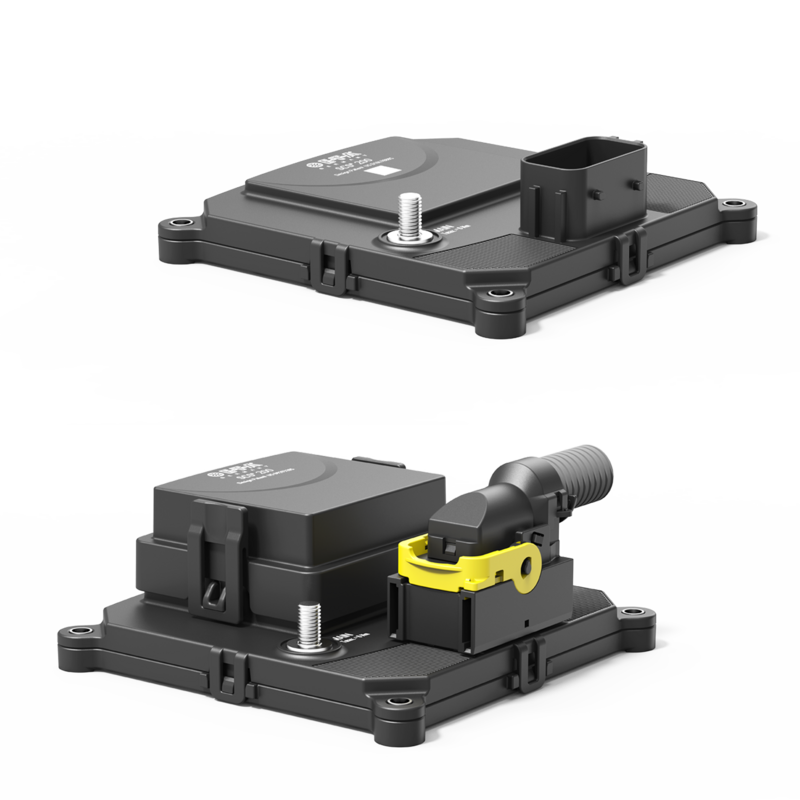

Typ SCS200

159 mm

Kurzbeschreibung

Intelligente und komplexe Systeme, ebenso wie die Elektrifizierung von Lasten, spielen bei der Bordnetzentwicklung aktuell eine entscheidende Rolle.

Das SCS200 ist die passende Antwort auf diese Anforderungen. Der intelligente Stromverteiler ermöglicht die dezentrale Steuerung und Überwachung von Lasten über den CAN-Bus. Hier wird auf eine platinenbasierte Stromverteilung im kompakten IP66/67-Gehäuse gesetzt.

SCS200-Module sind Plug & Play-Lösungen, mit denen Sie Verdrahtungsaufwand reduzieren und Platz einsparen können. Die umfassende Diagnosefähigkeit (integrierter Lastschutz, Laststrom- und Spannungsmessung, Ausgangsstatus) und integrierte CAN-Anbindung des SCS200 ermöglichen vorbeugende Wartung und die Implementierung eines Lastmanagements.

Technische Daten

Kommunikation	CAN 2.0B CANopen SAE J1939
Strom pro Kanal	15 A / 10 A (SC 48 V) 25 A / 10 A (SC 24 V) 30 A / 10 A (SC 12 V und RC)
Anzahl der Kanäle	8 12
Nennspannung	DC 12 V (SC) DC 12 V / DC 24 V (RC) DC 24 V (SC) DC 48 V (SC)
Summenstrom	90 A (SC 48 V) 120 A (RC) 120 A (SC 24 V) 150 A (SC 12 V)
Temperaturbereich	-40°C … +85°C
Anschlüsse	GND: M6 MAIN: M8 Tyco AMP Leavy Seal 21-Pin
Zulassungen	KBA E1 (ECE-R10)
