Typ: 483

Kurzbeschreibung

~ 55 mm

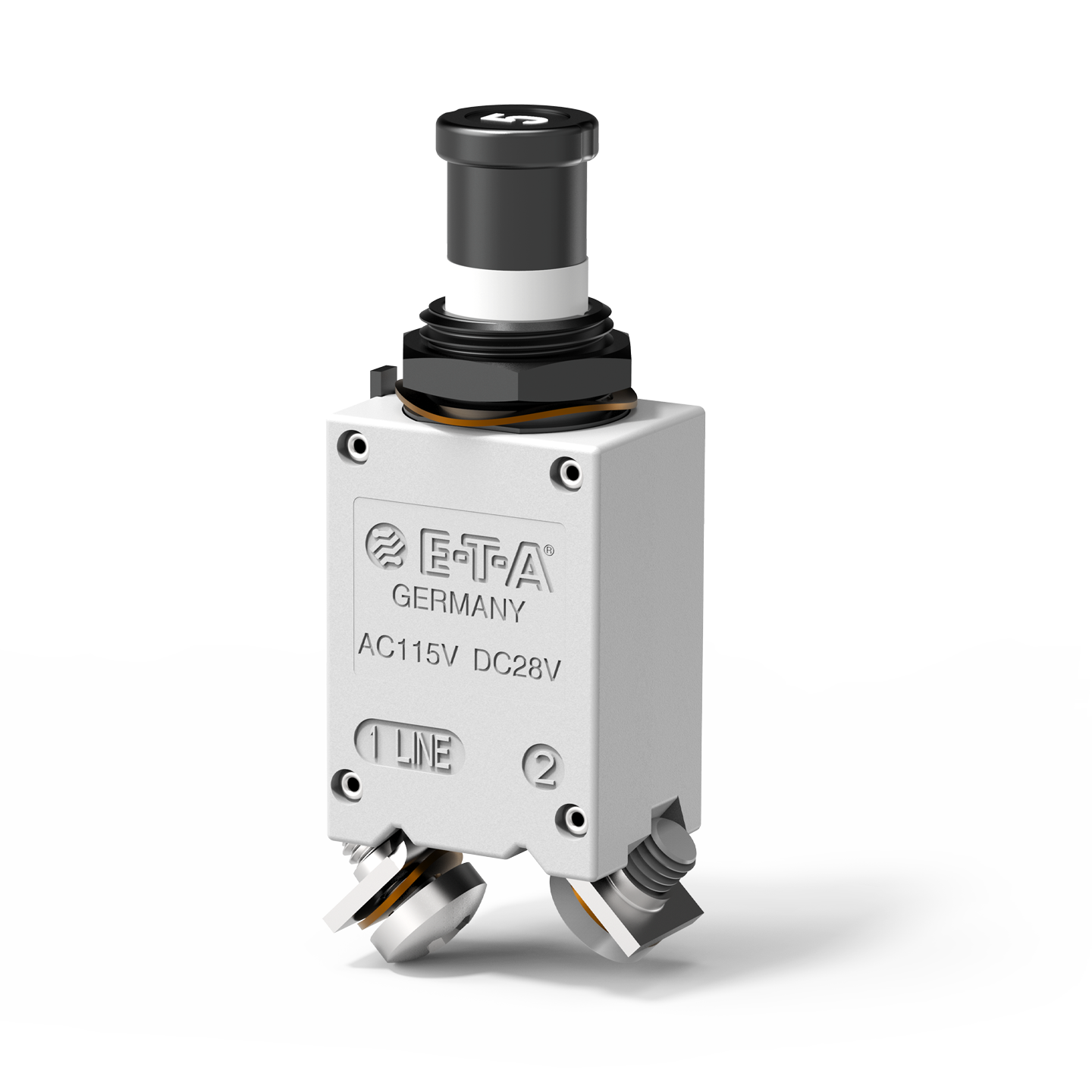

Typ 483 von E-T-A: Einpoliger, thermischer Schutzschalter mit Gewindehalsbefestigung und Druck/Zug-Betätigung.

Einpoliger, thermischer Schutzschalter mit Gewindehalsbefestigung, Druck/Zug-Betätigung, Temperaturkompensation, hohem Schaltvermögen und wahlweise Hilfskontakt. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.

Die besondere Konstruktion erlaubt Anwendung unter extremen Umweltbedingungen.

Technische Daten

Nennspannung
  • AC 115 V (400 Hz)
  • DC 28 V
    höhere Nennspannungen auf Anfrage
Nennstrom von 1 A bis 35 A
Polzahl 1-polig
Montage Gewindehals
Anschlüsse Schraubanschlüsse
Betätigung Druckknopf
Handauslöser
Hilfskontakte mit Hilfskontakten
ohne Hilfskontakte
Spritzwasserschutz mit Spritzwasserschutz
ohne Spritzwasserschutz
Beleuchtung ohne Beleuchtung
Lebensdauer 20 000 Schaltspiele mechanisch oder

10 000 Schaltspiele mit 1 x IN (<= 25 A)

5 000 Schaltspiele mit 1 x IN (30 + 35 A)
Schaltvermögen Icn AC 115 V (400 Hz):

<= 4 A: 1 000 A

5 A: 2 000 A

7,5...35 A: 2 500 A

DC 28V:

1...25 A: 6 000 A

30 + 35 A: 4 000 A
Zulassungen LN 29886, UL, VG 95345 T06

Zubehör

Bestellnummer Beschreibung
X20080103

Schutzkappe schwarz mit O-Ring

X20080108

Schutzkappe transparent mit O-Ring

X20080201

Schutzkappe schwarz mit O-Ring, Mutter vernickelt

X20080202

Schutzkappen schwarz mit O-Ring, Mutter geschwärzt

X20080301

Aufsatzbetätigungsknopf

Y30700401-05

Kennzeichnungsringe

Y30700501

Sperrring

Anwendungen

  • Kraftfahrzeuge
  • Luftfahrt
  • Minus DC 28 V
  • Minus DC 48 V
  • Minus DC 72 V
  • Nutzfahrzeuge
  • Telekommunikation & Datencenter
