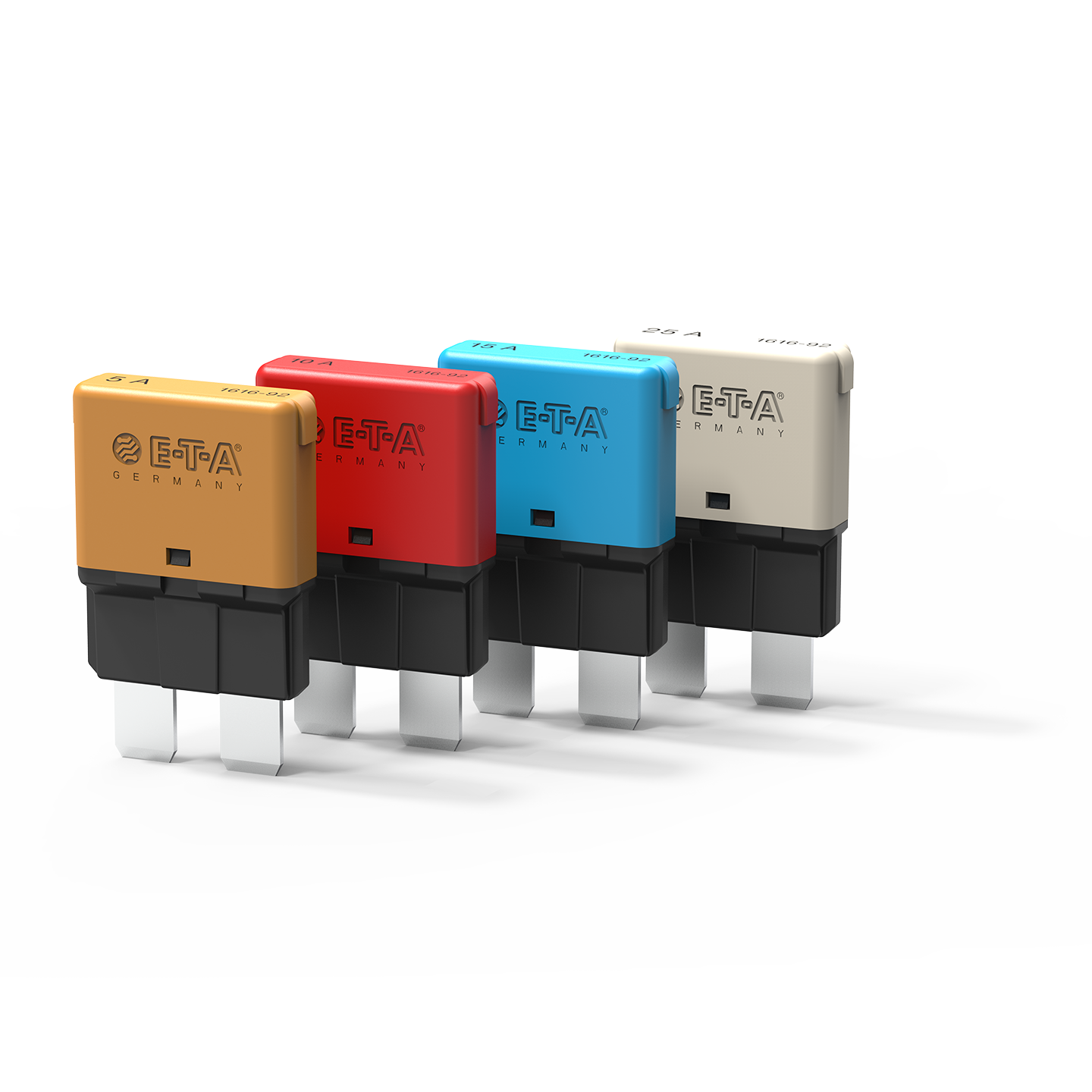

Typ 1616-92

~ 30 mm

Kurzbeschreibung

Einpoliger, thermischer Sicherungsautomat in sehr kleiner Bauform, der speziell für den Kfz-Bereich geeignet ist. Bauform CB15 nach ISO 10924-4. Der reversible Sicherungsautomat passt in Sicherungshalter, welche für Flachsicherungseinsätze nach ISO 8820-3 konzipiert sind. Die verfügbaren Bemessungsströme entsprechen denen der Flachsicherungsreihe. Eine klare Kennzeichnung des Nennstroms wird durch eine Farbcodierung erreicht. Sicherung und Sicherungsautomat gleicher Farbebesitzen somit auch den gleichen Bemessungsstrom. Die Stromstärken 7,5 bis 30 A besitzen eine flinke Kennlinie, die nur 70 % des Bemessungsstromes als Dauerlast hält.

Technische Daten

Nennspannung	DC 12 V
Nennstrom	5 A; 7,5 A; 10 A; 15 A; 20 A; 25 A; 30 A
Polzahl	1-polig
Montage	Stecksockel
Anschlüsse	Steckanschlüsse
Betätigung	Handauslöser
Hilfskontakte	ohne Hilfskontakte
Spritzwasserschutz	ohne Spritzwasserschutz
Beleuchtung	ohne Beleuchtung
Lebensdauer	300 Abschaltungen mit <= 50 A
Schaltvermögen I_cn	>= 3 Abschaltungen mit 150 A oder >=1 Abschaltung mit 2000 A

Zubehör

Bestellnummer	Beschreibung
12-P10/-J20/-A10	Stecksockel
X21058801-04	Verbindungsketten -P10 01 = 1,5 mm² braun 02 = 2,5 mm² schwarz 03 = 2,5 mm² rot 04 = 2,5 mm² blau
X21115701/02	Verbindungsschienen für Stecksockel 01 = mit Anschlussklemme 02 = ohne Anschlussklemme

Bestellnummer

Beschreibung

12-P10/-J20/-A10

Stecksockel

X21058801-04

Verbindungsketten -P10

01 = 1,5 mm² braun

02 = 2,5 mm² schwarz

03 = 2,5 mm² rot

04 = 2,5 mm² blau

X21115701/02

Verbindungsschienen für Stecksockel
