Typ: 4230-T

Kurzbeschreibung

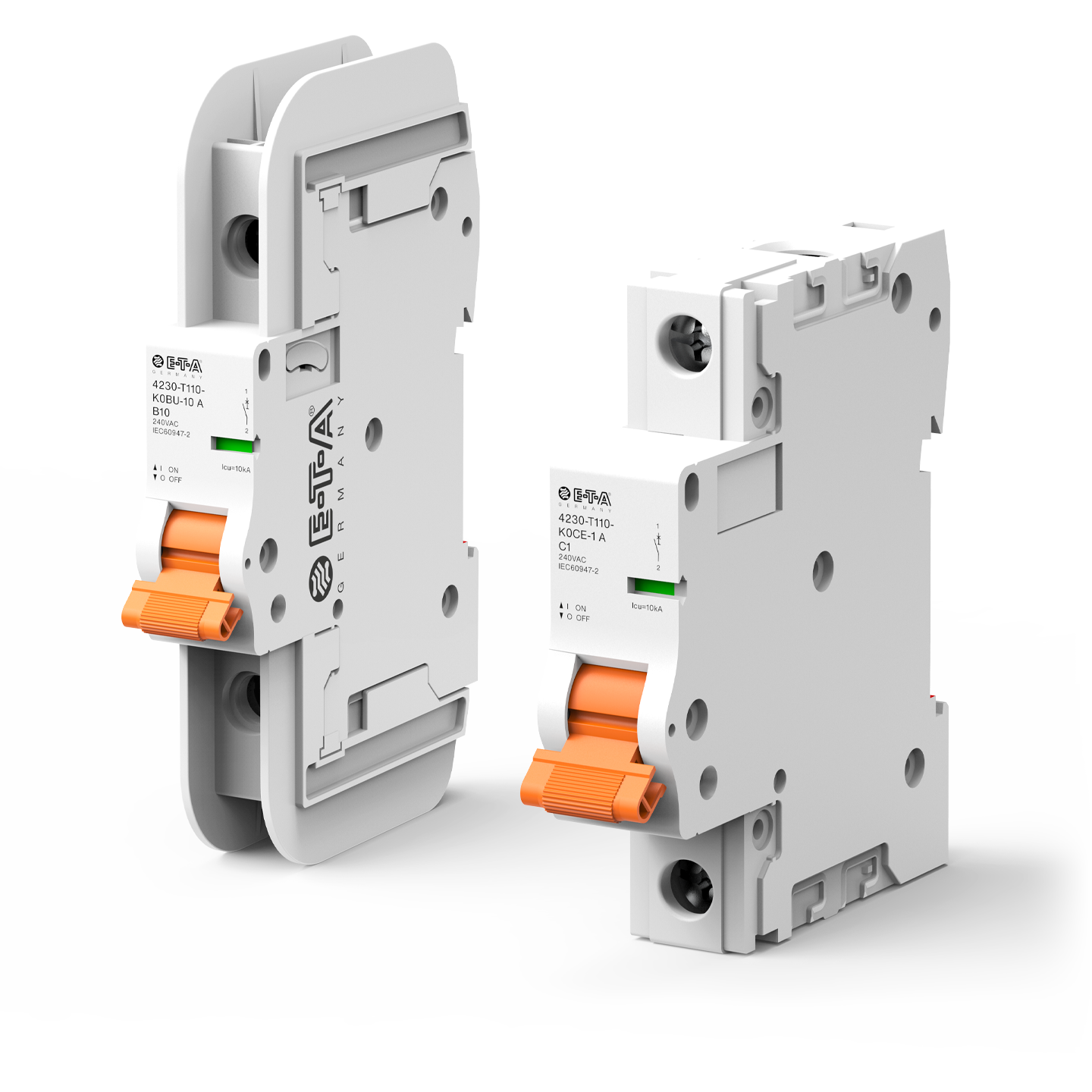

Der 4230 ist ein thermisch-magnetischer MCB in einem Standardgehäuse nach DIN 43880. Durch die Konformität mit den relevanten Normen IEC 60947-2, UL1077 und UL 489 ist der 4230-T für den weltweiten Einsatz bestens geeignet. Durch sein hohes Schaltvermögen von 10 kA ist der 4230 sowohl als „Branch Circuit Protection" als auch als „Supplementary Protector" einsetzbar. Spätere Produkterweiterungen durch Zusatzmodule wie Hilfsschalter und Fehlermeldeschalter sowie Arbeitsstromauslöser bieten eine hohe Flexibilität für den jeweiligen Anwendungsfall. Darüber hinaus verfügt das Gerät über ein zuverlässiges Schaltverhalten durch einen Sprungschaltmechanismus und eine unbeeinflussbare positive Freiauslösung.



Zulassungen und Standards

  • IEC/EN 60947-2
  • UL 1077
  • UL 489

Technische Daten

Nennspannung

IEC/EN 60947-2
1...63 A:
            1P (AC 240 V); 2P, 3P, 4P (AC 415 V)
            1P (DC 80 V); 2P in Reihe (DC 125 V)


UL 1077
1...63 A:
            1P (AC 277 V); 2P, 3P, 4P (AC 480Y/277 V)
            1P (DC 80 V); 2P in Reihe (DC 125 V)
1A…63 A:
            1P (AC 120 V); 2P, 3P (AC 240 V)


UL 489
1A…32 A:
            1P (AC 277 V); 2P, 3P (AC 480Y/277 V)
1 A…63 A:
            1P (DC 60 V); 2P in Reihe (DC 125 V)

Polzahl 1-polig
2-polig
3-polig
> 3-polig
Montage Tragschiene
Anschlüsse Schraubanschlüsse
Betätigung Kipphebel
Hilfskontakte mit Hilfskontakten
Spritzwasserschutz ohne Spritzwasserschutz
Beleuchtung ohne Beleuchtung
Lebensdauer Mechanisch 20.000 Schaltspiele
Schaltvermögen Icn IEC/EN 60947-2 (Ics)     AC 7.500 A / DC 10.000 A
IEC/EN 60947-2 (Icu)     AC/DC 10.000 A
UL 489 AC/DC 10.000 A

nach UL1077*
1-polig (AC 240 V)          7,5 kA
1-polig (AC 277 V)        5 kA
2-,3-,4-polig (AC 480 V)         5 kA
1-polig (DC 60 V)         7,5 kA
2-polig in Reihe (DC 125 V)     7,5 kA

*für weitere Details siehe Datenblatt

Zubehör

Bestellnummer Beschreibung
X22345101

Hilfsschalter, Zulassung nach IEC/EN 60947-5-1

X22345102

Hilfsschalter, Zulassung nach UL 489

X22345201

Fehlermeldeschalter, Zulassung nach IEC/EN 60947-5-1

X22345202

Fehlermeldeschalter, Zulassung nach UL 489

X22345301

Arbeitsstromauslöser

X22345302

Arbeitsstromauslöser, Zulassung nach UL 489

Anwendungen

  • (Stahlindustrie)
  • Automation
  • Automobilproduktion
  • Beleuchtungstechnik
  • Chemie, Öl & Gas
  • Erneuerbare Energien
  • Kraftwerkstechnik AC 240 V
  • Maschinenbau
  • Pharma & Food
  • Power-D-Box-Systeme
  • Telekommunikation & Datencenter
