Typ: Power-D-Box Leiterplattenversion

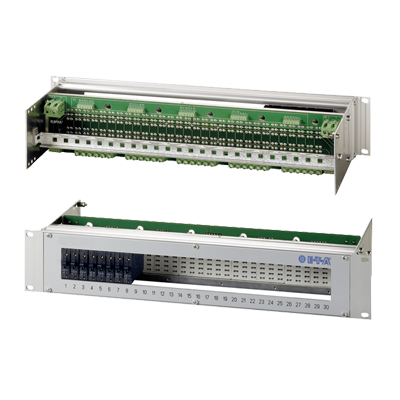

Die Power-D-Box mit Leiterplatte ist ein kompaktes Stromverteilungs­system in 2 HE und 84 TE aus Aluminiumprofil mit eloxierter Front­platte. Der Front­ausschnitt bietet die Möglichkeit, maximal 30 Steck­plät­ze, die von 1 – 30 durchnummeriert sind, zu bestücken. Es besteht die Möglichkeit, zwischen 6, 12, 18, 24 oder 30 vorbereiteten Steck­plätzen zu wählen. Auch eine redundante Aufteilung bis zu 2 x 15 Steck­plätze ist möglich.
Es können die steckbaren Schutzschaltertypen 3600/3900 und 2210, der elektronische Schaltverstärker E-1048-700 oder elektronische Schutz­­schaltertypen ESS20 und ESX10 bestückt werden. Der ge­wünschte Gerätetyp ist im Bestellnummernschlüssel auszuwählen, da sowohl die unterschiedliche Bautiefe der Geräte, die Höhe des Frontplattenausschnittes als auch die Stecker­be­legung auf der Leiterplatte berücksichtig werden muss.

Die Geräte werden in vorbereitete Stecksockel 63-PR-Si (je 6 Steck­plätze) eingesteckt. Diese Stecksockel sind rückseitig in die Leiterplatte eingelötet, welche eine gewisse Grundverdrahtung beinhaltet.

Grundsätzlich ist das System redundant (2 x 15 Steckplätze) aufgebaut. Die beiden Gruppen können aber miteinander verbunden werden, sodass ein nicht-redundantes System zur Verfügung steht. Innerhalb jeder Gruppe erfolgt die Einspeisung 1- oder 2-polig.
Bei 1-poliger Einspeisung sind alle Steckplatznummern je Gruppe zusammengefasst und werden über einen Gewindebolzen M6 mittels Ringkabelschuh angeschlossen.
Bei 2-poliger Einspeisung sind die jeweils ungeraden und die geraden Steckplatznummern zu einem Stromkreis zusammengefasst und werden über je eine 10 mm2 Schraubklemme angeschlossen.
Auf diese Weise sind 2-polige Schutzschalter einsetzbar.
Die Anschlüsse der Lastabgänge erfolgen über ebenfalls rückseitig auf der Leiterplatte befindliche Schraubklemmen bis 4 mm².
Im System steht eine Vielzahl von Möglichkeiten der Signalisierung zur Auswahl, wobei auch hier die Trennung für Redundanz gegeben ist.
- Reihenschaltung der Schließer (Sammelsignalisierung über Ruhestrom)
- Parallelschaltung der Öffner (zweiseitig für Sammelsignalisierung über Arbeitsstrom)
- Parallelschaltung der Öffner (nur einseitig, die zweite Seite der Öffner wird einzeln auf Klemmen herausgeführt zur Einzelsignalisierung über Arbeits- oder Ruhestrom)
Alle Anschlüsse erfolgen rückseitig über Schraubklemmen bis 1,5 mm² (Sammelanschlüsse) und bis 1 mm² (Einzelmeldungen) auf der Leiterplatte. Bei Einsatz der elektronischen Schutzschalter ESS20 und ESX10 oder des Schaltverstärkers E1048-700 werden die benötigten Steuer- und Resetsignale ebenfalls über die Anschlüsse der Einzel- und/oder Sammelsignalisierung den Geräten zugeführt.
Auf Wunsch ist es möglich, die Gruppenaufteilung (Redundanz) durch Einsatz von Brücken aufzuheben. Durch zusätzliche Klemmen an der Rückseite des Baugruppenträgers kann das Anschließen vereinfacht werden. Auch besteht die Möglichkeit, Klemmen für die Rückleitungen von den Einzellasten vorzusehen, und somit die nötige, sonst externe Rangie­rung ins Rack zu integrieren.
