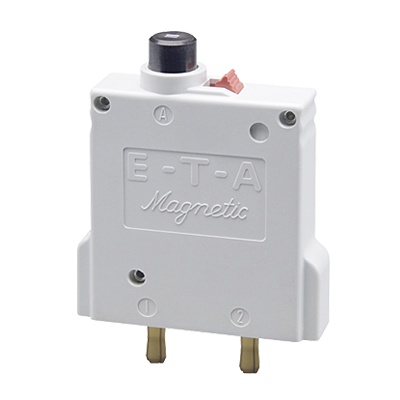

Typ: 3200
Einpoliger, thermisch-magnetischer Schutzschalter mit Handauslöser und für Steckmontage. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.
Die gleiche Bauform wird auch mit höherem Schaltvermögen (Typ 428) geliefert.
Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): M-Typ, TM.
Technische Daten
| Nennspannung: | |
|
|
| Nennstrom: | |
| von 0,05 A bis 25 A |
|
| Polzahl: | |
|
|
| Montage: | |
|
|
| Anschlüsse: | |
|
|
| Betätigung: | |
|
|
| Hilfskontakte: | |
|
|
| Spritzwasserschutz: | |
|
|
| Beleuchtung: | |
|
|
| Lebensdauer: | |
| 4000 Schaltspiele mit 1 x IN, induktionsarm 500 Schaltspiele mit 1 x IN, induktiv |
|
| Schaltvermögen Icn: | |
| 0,05...0,8 A: selbstbegrenzend 1...2 A: 200 A 2,5...25 A: 400 A |
Zubehör
| Bestellnummer | Beschreibung |
| Y 301 477 01 | Blindstecker für Klemmbretter 10R |
| X 200 800 01 | Befestigungswinkel für Klemmbretter 10... |
| Y 301 166 01/02 | Verbindungsschienen 01 = 4fach 02 = 2fach |
| X 200 409 01 | Adapter zur nachträglichen Tragschienenmontage |
| X 210 589 01/02 | Verbindungsketten -K10 01 = 2,5 mm2 schwarz 02 = 1,5 mm2 braun |
| 16 | Stecksockel |
| 10R-P10/-K10/-A10 | Klemmbretter |
| X 210 588 01-04 | Verbindungsketten -P10 01 = 1,5 mm2 braun 02 = 2,5 mm2 schwarz 03 = 2,5 mm2 rot 04 = 2,5 mm2 blau |
Anwendungen
- Chemie, Öl & Gas
- Nutzfahrzeuge
- Automation
